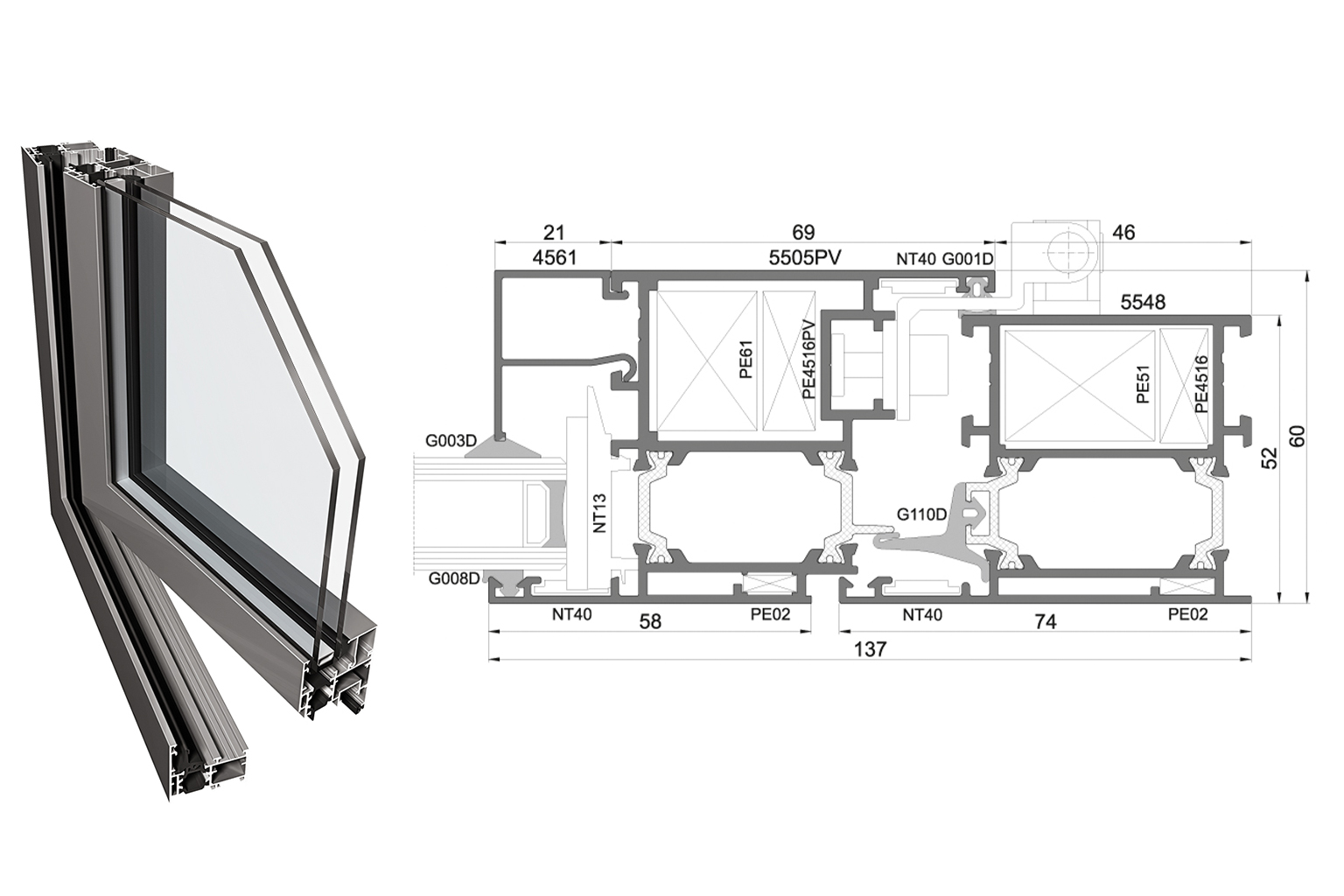

PONZIO PE52
Opis
Ekonomiczny system posiada trzykomorową konstrukcję profili z rowkiem okuciowym w standardzie Euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC.
Więcej informacji
Charakterystyka
– możliwość wykonywania konstrukcji o dużych gabarytach
– ścisłe powiązanie z innymi systemami Ponzio
– możliwość stosowania okuć z rowkiem Euro oraz PVC
– możliwość wykonania konstrukcji łukowych
– możliwość wykonywania połączeń narożnych skręcanych lub zagniatanych
– profile skrzydła i ościeżnicy zlicowane po stronie zewnętrznej
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła Uf od 2,1 W/m2K.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: ościeżnica 2-35mm, skrzydło 10-43mm
Sposoby wykończenia powierzchni
– malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość ościeżnicy
52 mm
Głębokość skrzydła
60 mm
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.

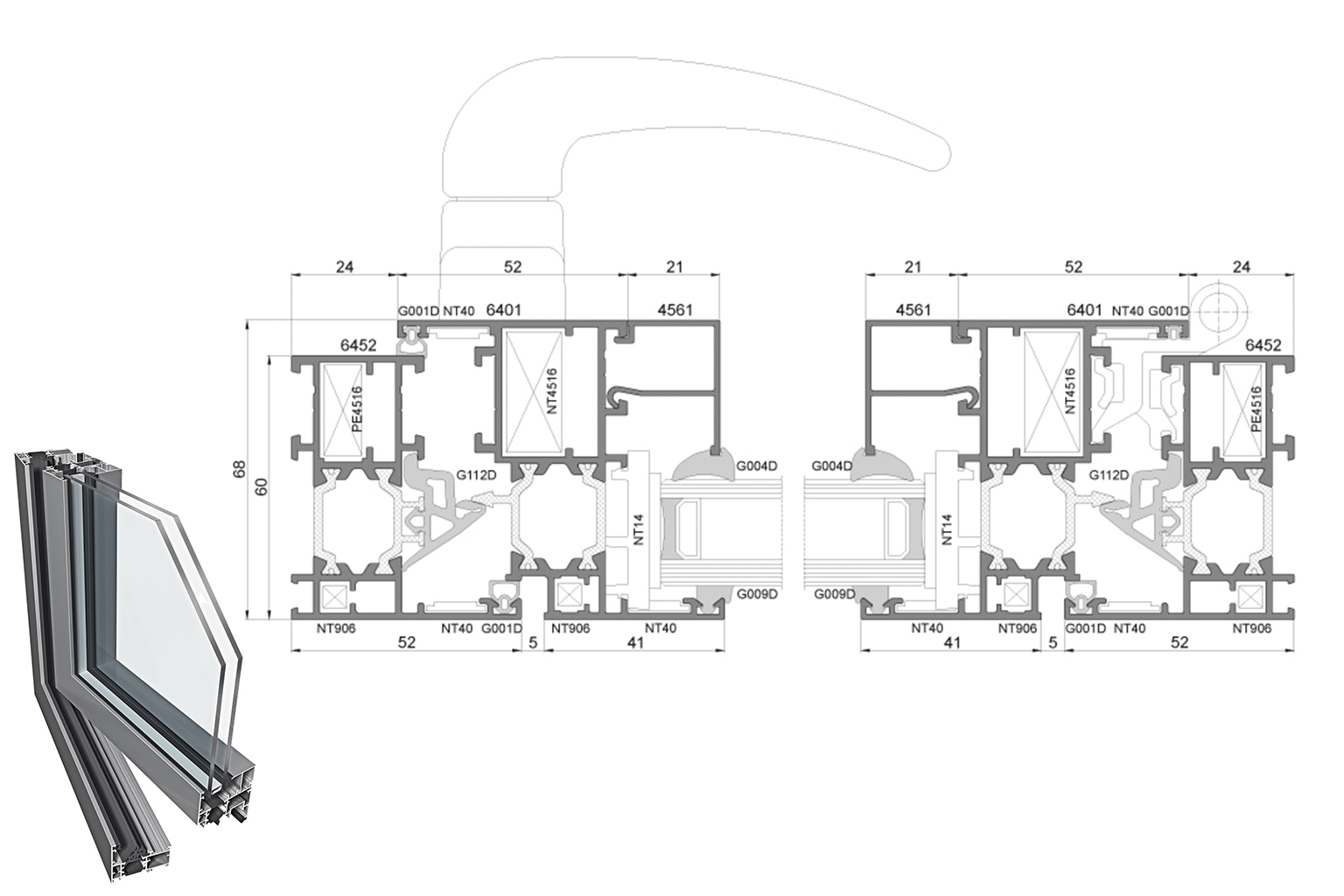

PONZIO PE60
Opis
System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie Euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych.
Więcej informacji
Charakterystyka
– wysokie parametry termiczne dzięki przekładce termicznej 24 mm oraz uszczelce centralnej
– możliwość zastosowania szerokiej gamy okuć (prostszy montaż)
– możliwość wykonywania konstrukcji o dużych gabarytach
– ścisłe powiązanie z innymi systemami Ponzio
– możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej)
– możliwość gięcia profili
– wiele sposobów wykonania połączeń narożnych
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Izolacyjność termiczna
Uf od 2,0 W/m2K.
Uw = 1,1 W/m2K (obliczono dla okna: L 1230 x H 1480 mm, Ug = 0,5 W/m2K, szyba dwukomorowa)
Wypełnienia
szyby pojedyncze, zespolone lub panele nieprzezierne o grubości: ościeżnica 8-43mm skrzydło 16-51mm
Sposoby wykończenia powierzchni
– malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy – 60 mm, skrzydła – 68 mm
Dopuszczenia i świadectwa jakości
wstępne badania typu wg PN – EN 14351-1 + A1
Odporności na włamanie: klasa RC2 wg PN – EN 1627
PONZIO PE68 OKNA
Opis
System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie Euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych o bardzo dobrych właściwościach izolacyjnych.
Więcej informacji
Charakterystyka
– wysoka izolacyjność termiczna – dzięki zoptymalizowanej przekładce termicznej 32 mm oraz dwu lub jednokomponentowej uszczelce centralnej
– łatwy montaż szerokiej gamy okuć
– trzykomorowa konstrukcja zapewnia wysoką wytrzymałość profili, umożliwiając wykonywanie konstrukcji o dużych gabarytach
– możliwość zlicowania skrzydeł okien z ościeżnicą (jedna płaszczyzna po stronie zewnętrznej)
– możliwość gięcia profili
– wiele sposobów połączeń narożnych
– możliwość tworzenia wielu wariantów okien np. rozwierano-uchylne, otwierane na zewnątrz, ukryte skrzydło, obrotowe itp.
– różne warianty izolacyjności termicznej, w zależności od zastosowanych wkładów izolacyjnych: PE68+, PE68HI
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy – 68mm, skrzydła -76 mm
Maksymalne wymiary skrzydła
L 1550 x H 2200 mm, L 1200 x H 2400 mm
Maksymalna waga skrzydła
200 kg
Przepuszczalność powietrza
klasa 4
Wodoszczelność
klasa E1500
Odporność na obciążenie wiatrem
klasa C5
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubość: ościeżnica: 13 – 51 mm, skrzydło: 21 – 59 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Uf od 1,8 W/m2K, Uw = 0,93 W/m2K (obliczono dla okna: L 1480 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.
Odporność na włamanie: Klasa RC2, RC3 wg PN-EN 1627

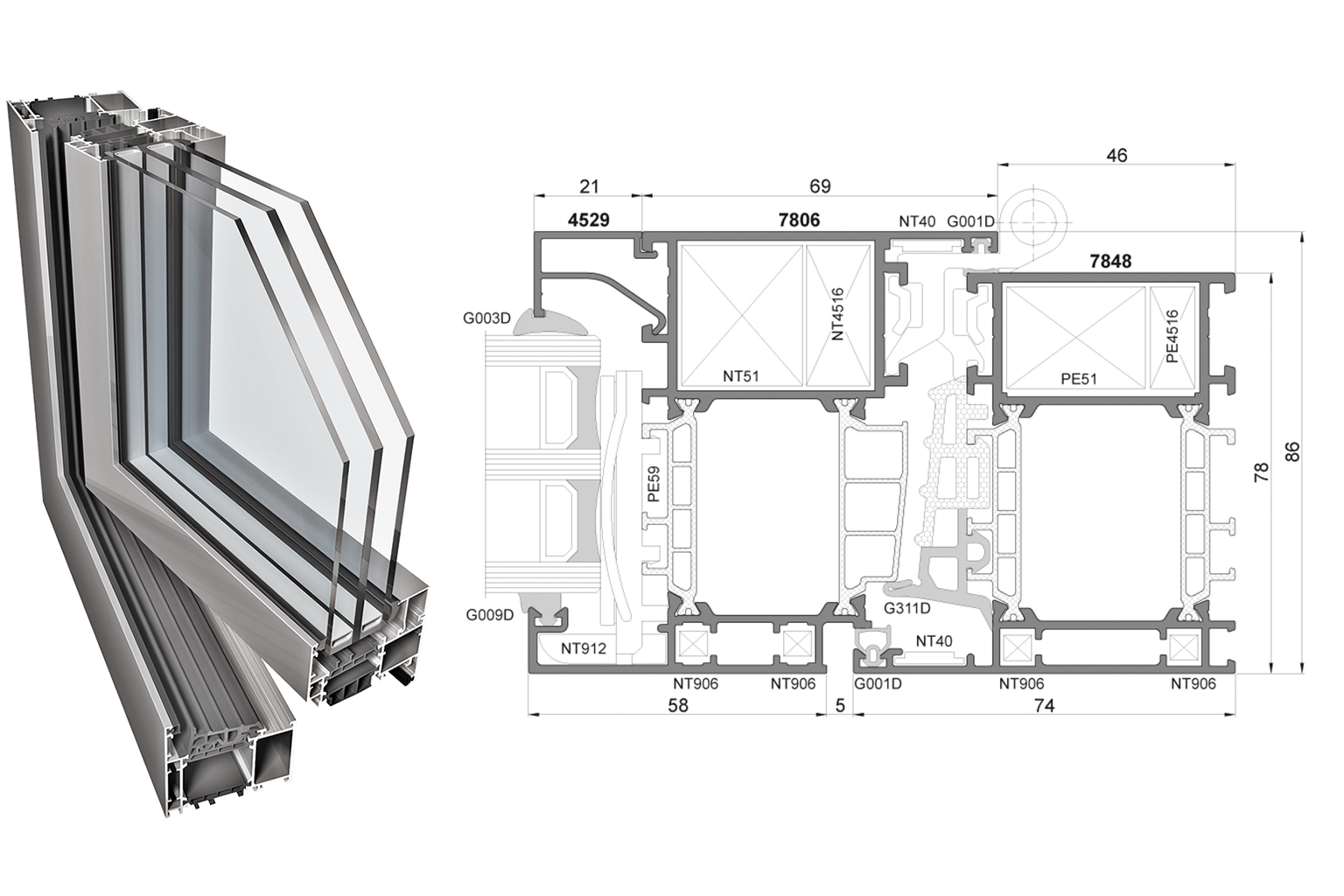

PONZIO PE78N OKNA
Opis
System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie Euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych. Jest przeznaczony do konstrukcji okien o bardzo wysokich wymogach izolacyjności termicznej.
Więcej informacji
Charakterystyka
– wysoka izolacyjność termiczna – dzięki zastosowaniu wielokomorowej przekładki termicznej 42 mm oraz dwukomponentowej uszczelki centralnej
– możliwość wykonywania konstrukcji o dużych gabarytach
– duża swoboda w doborze różnego rodzaju okuć
– możliwość zlicowania skrzydeł okien z ościeżnicą (jedna płaszczyzna po stronie zewnętrznej)
– możliwość gięcia profili
– wiele sposobów połączeń narożnych
– różne warianty izolacyjności termicznej, w zależności od zastosowanych wkładów izolacyjnych: PE78N+, PE78NHI, PE78NHI+
– możliwość tworzenia wielu wariantów okien np. rozwierano-uchylne, otwierane na zewnątrz, ukryte skrzydło itp.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy – 78mm, skrzydła -86 mm
Maksymalne wymiary skrzydła
L 1700 x H 2200 mm, L 1300 x H 3000 mm
Maksymalna waga skrzydła
200 kg
Przepuszczalność powietrza
klasa 4
Wodoszczelność
klasa E1650
Odporność na obciążenie wiatrem
klasa C5
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubość: ościeżnica: 17-61 mm, skrzydło: 25-69 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Uf od 1,7 W/m2K, Uw = 0,88 W/m2K (obliczono dla okna: L 1480 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.
Odporność na włamanie: Klasa RC2, RC3 wg PN-EN 1627

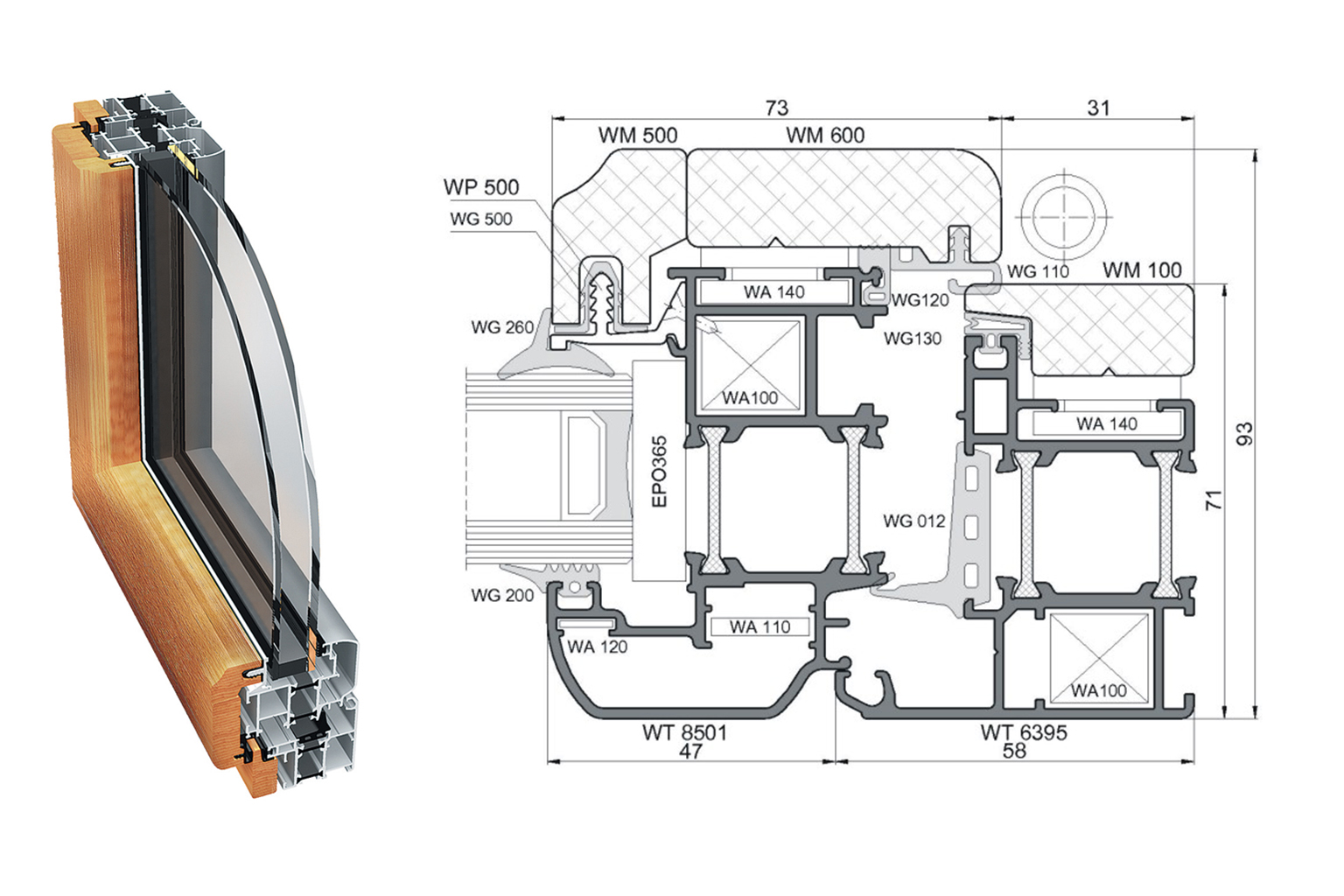

PONZIO PW 93 WOOD
Opis
System okienno-drzwiowy jest połączeniem aluminium i drewna, jego główną cechą jest zastosowanie przekładki termicznej o szerokości 24 mm. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł zwiększyła się do 70 – 93 mm, dzięki temu poprawiła się również izolacyjność termiczna systemu.
W systemie można wykonać różnorodne konstrukcje: m.in. okna dwuskrzydłowe, rozwierne, uchylno-rozwierne, uchylne. W Ponzio PW93 Wood zastosowano nakładki drewniane z drzewa tropikalnego, które słynie z bardzo dobrej jakości, odporność na warunki atmosferyczne, a także szlachetnego wyglądu.
Więcej informacji
Charakterystyka
– możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM,
– wiele wariantów wykonania skrzydeł okiennych,
– wiele sposobów wykonania połączeń narożnych poprzez skręcanie lub zagniatanie.
Kształtowniki aluminiowe
EN AW – 6060 wg PN – EN 573-3 stan T66 wg PN-EN 515 Al MG Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczwej wg ISO 3302-01, E2.
Okucia
Firmy MACO lub podobne.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 31 – 32 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła systemu PW 93 Wood Uf = 1,7 – 2,0 W/m2K.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1.

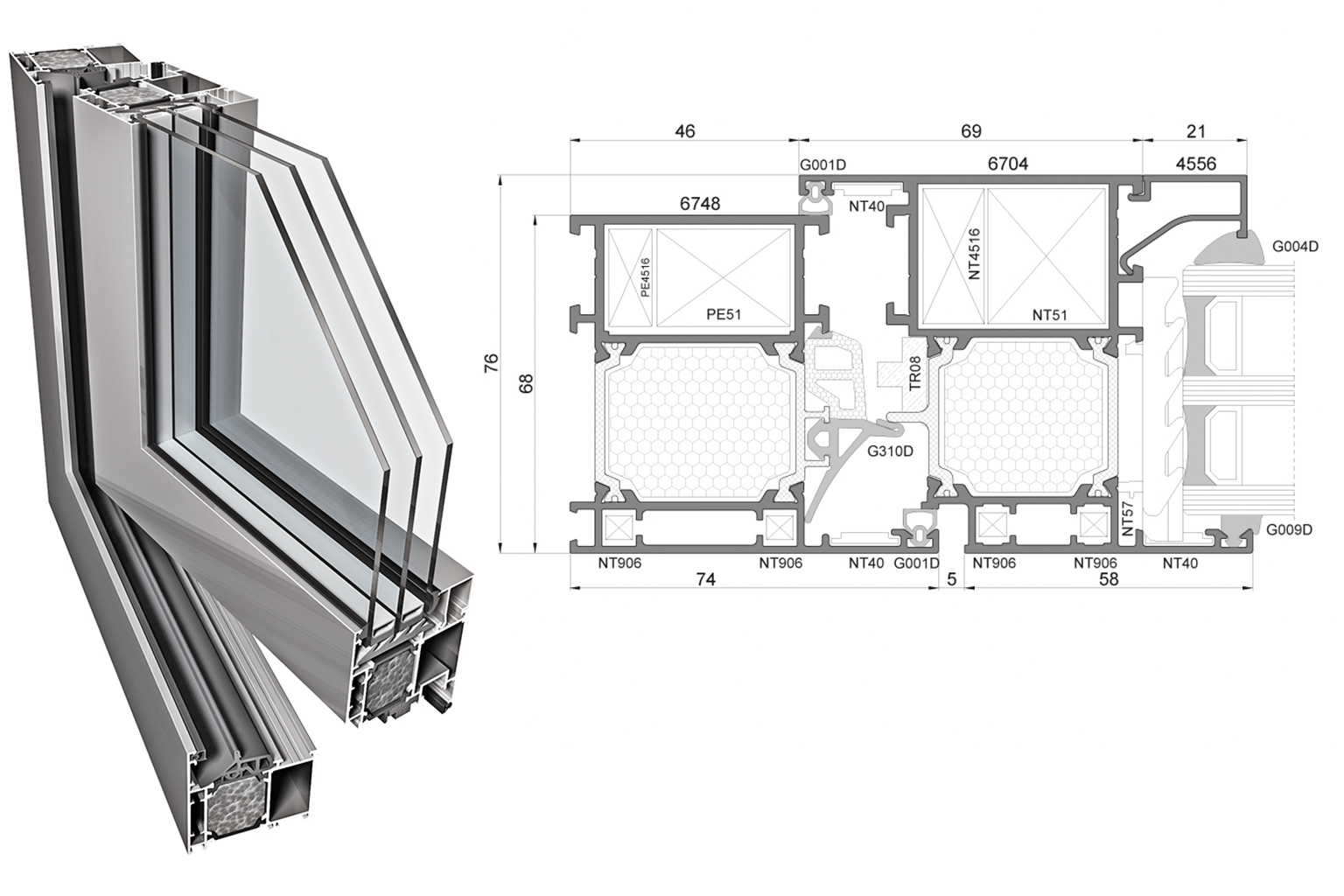

PONZIO PE68 HI OKNA
Opis
Wariant sytemu PE68 o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie Euro oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych.
Więcej informacji
Charakterystyka
– walorem systemu jest zwiększona izolacyjność termiczna uzyskana poprzez specjalne wkłady izolacyjne
– w wersji PE68HI – z zamknięciem komory podszybowej i wkładem izolacyjnym w komorze profilu – Uf wynosi od 1,4 W/m2K
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy – 68mm, skrzydła -76 mm
Maksymalne wymiary skrzydła
L 1550 x H 2200 mm, L 1200 x H 2400 mm
Maksymalna waga skrzydła
200 kg
Przepuszczalność powietrza
klasa 4
Wodoszczelność
klasa E1650
Odporność na obciążenie wiatrem
klasa C5
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubość: ościeżnica: 17-61 mm, skrzydło: 25-69 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Uf od 1,4 W/m2K, Uw = 0,84 W/m2K (obliczono dla okna: L 1480 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.
Odporność na włamanie: Klasa RC2, RC3 wg PN-EN 1627

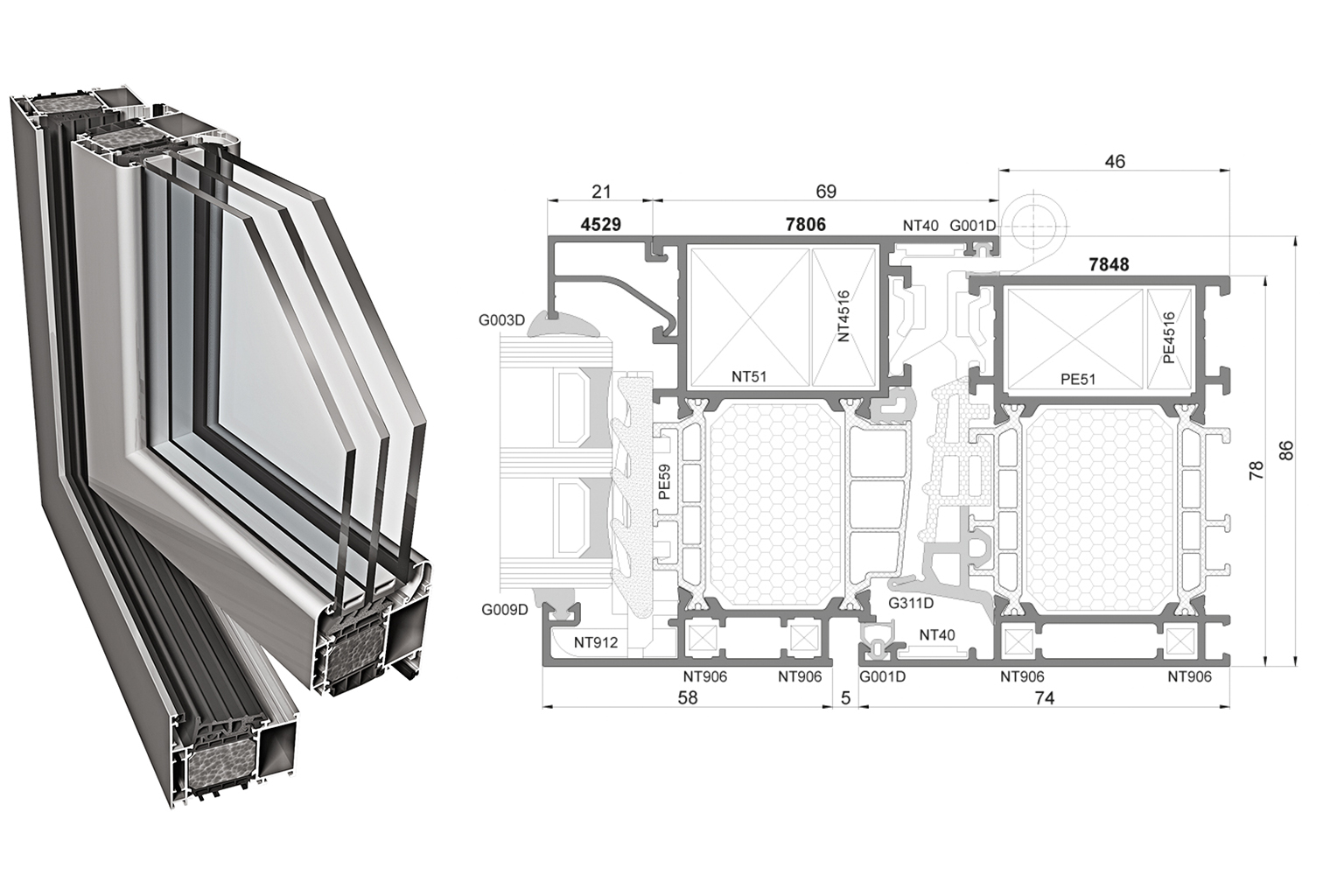

PONZIO PE78N HI OKNA
Opis
Wariant systemu PE78N przeznaczony do stosowania w konstrukcjach o szczególnie wysokich wymaganiach izolacyjności termicznej.
Więcej informacji
Charakterystyka
– wartość współczynnika przenikania ciepła uzależniona od miejsca, w których zastosowano dodatkowe wypełnienie
– w wersji cieplejszej PE78NHI z zamknięciem komory podszybowej i wkładem izolacyjnym, współczynnik przenikania ciepła Uf od 0,9 W/m2K
– w wersji najcieplejszej PE78NHI+ z zamknięciem komory podszybowej i wkładem izolacyjnym z aerożelu, współczynnik przenikania ciepła Uf od 0,7 W/m2KZapisz
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy – 78mm, skrzydła -86 mm
Maksymalne wymiary skrzydła
L 1700 x H 2200 mm, L 1300 x H 3000 mm
Maksymalna waga skrzydła
200 kg
Przepuszczalność powietrza
klasa 4
Wodoszczelność
klasa E1650
Odporność na obciążenie wiatrem
klasa C5
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubość: ościeżnica: 17-61 mm, skrzydło: 25-69 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Uf od 0,9 W/m2K, Uw = 0,74 W/m2K (obliczono dla okna: L 1480 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.
Odporność na włamanie: Klasa RC2, RC3 wg PN-EN 1627

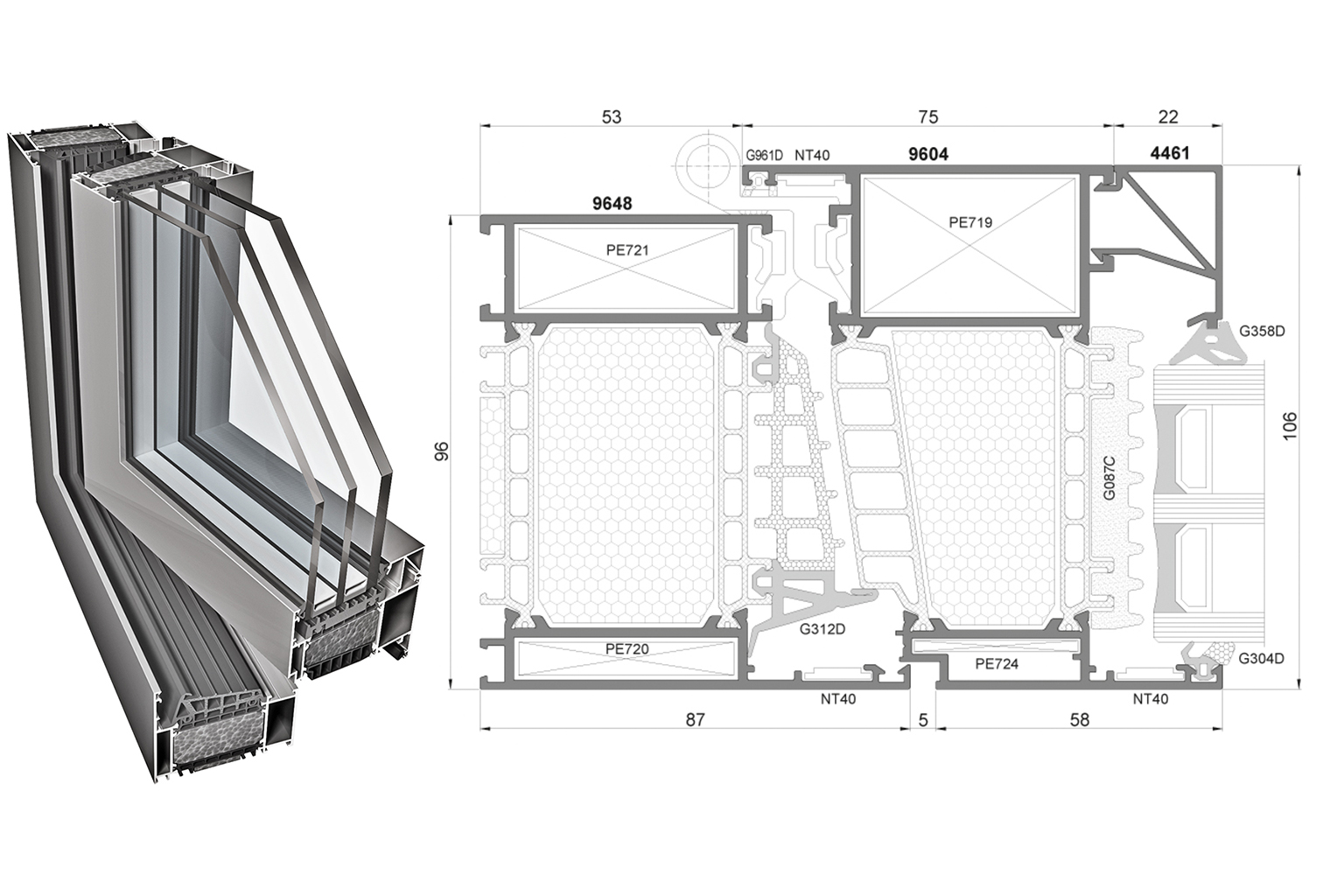

PONZIO PE96 OKNA
Opis
System okienny spełniający najwyższe wymagania dotyczące izolacyjności termicznej – przeznaczony do konstrukcji stosowanych w budynkach energooszczędnych i pasywnych ( Uw < 0,8 W/m2K).
Więcej informacji
Charakterystyka
– wysoką izolacyjność termiczną gwarantują wielokomorowe przekładki termiczne o szerokości 62 mm oraz dwukomponentowa uszczelka centralna
– możliwość wykonywania konstrukcji o dużych gabarytach
– możliwość zlicowania skrzydeł okien z ościeżnicą (jedna płaszczyzna po stronie zewnętrznej)
– wiele sposobów połączeń narożnych
– listwy przyszybowe o wysokości 22 mm i 28 mm
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy – 96mm, skrzydła – 106 mm
Maksymalne wymiary skrzydła
L 1700 x H 2300 mm
Maksymalna waga skrzydła
180 kg
Przepuszczalność powietrza
klasa 4
Wodoszczelność
klasa E1950
Odporność na obciążenie wiatrem
klasa C5
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubość: ościeżnica: 39 – 62 mm, skrzydło: 39 – 74 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna – wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Uf od 0,82 W/m2K, Uw = 0,66 W/m2K (obliczono dla okna: L 1480 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.
Odporność na włamanie: Klasa RC2, RC3 wg PN-EN 1627

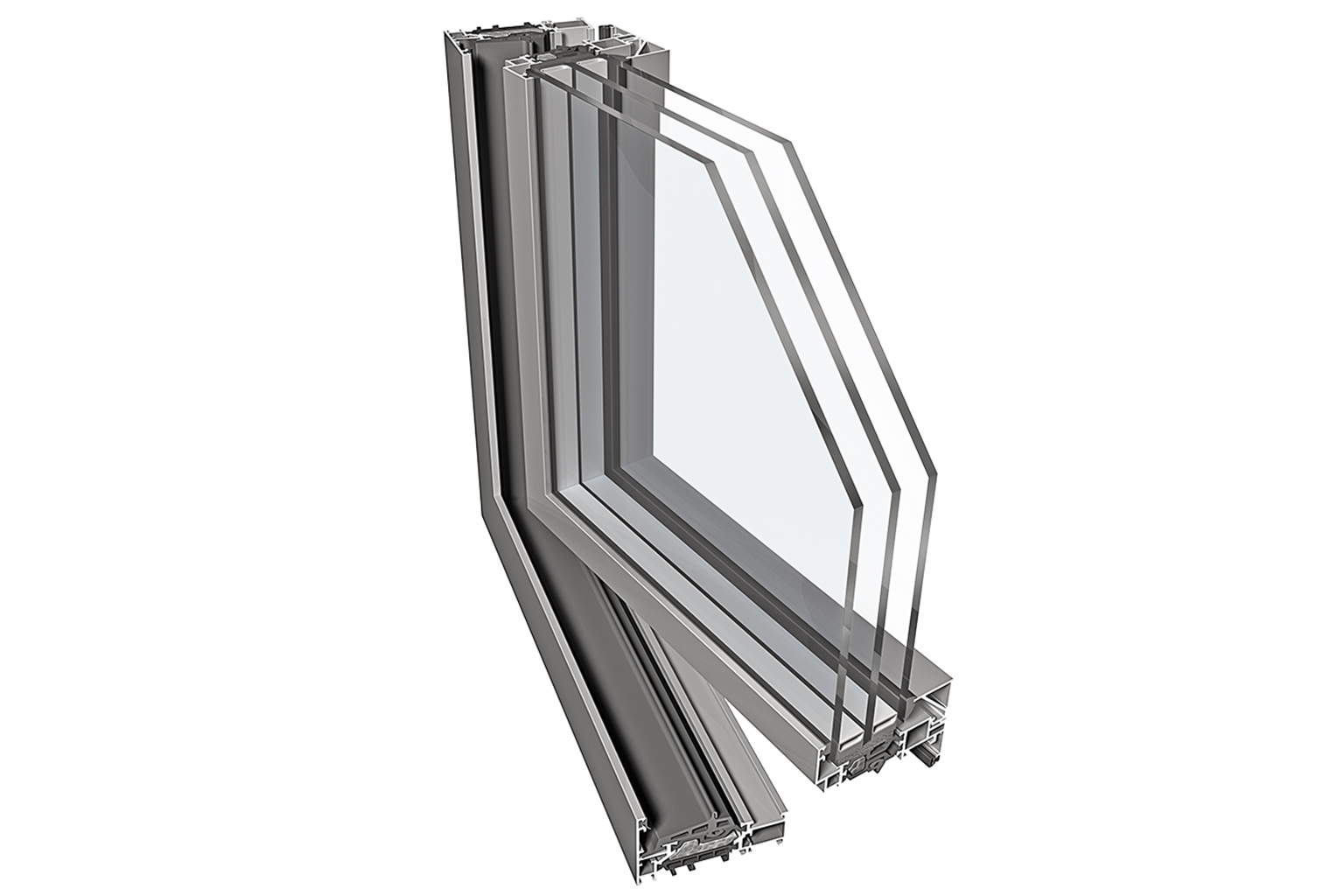

PONZIO PE78N Slim – OKNA
Opis
– smukłe profile systemu PE78N slim zostały zaprojektowane z myślą o estetycznych wnętrzach z dużymi przeszkleniami
– słupek ruchomy o szerokości 90 mm doskonale wpisuje się w charakter systemu
– szerokość ościeżnicy 46 mm, szerokość profilu skrzydła okiennego 56 mm
– bardzo dobre parametry techniczne potwierdzono badaniami w instytucie IFT Rosenheim:
* infiltracja powietrza – klasa 4
* odporność na obciążenie wiatrem – klasa C5/B5
* wodoszczelność – klasa E1500
