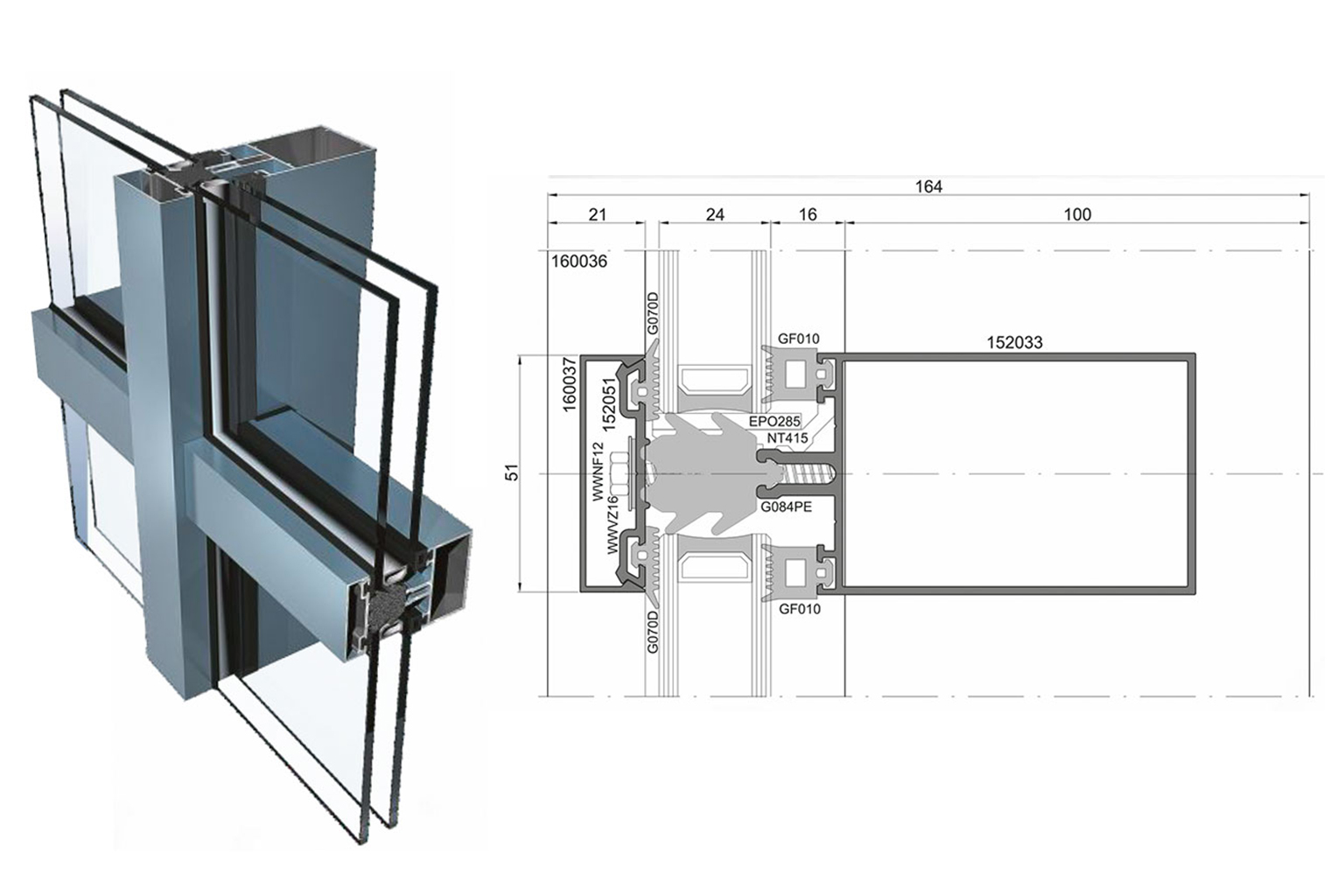

PONZIO PF152 HI Z SZYBĄ JEDNOKOMOROWĄ

System konstrukcji słupowo-ryglowych przeznaczony do wykonywania ścian osłonowych, zadaszeń, świetlików, o podwyższonej izolacyjności termicznej.
Szerokość słupów i rygli wynosi 52 mm, maskownic zewnętrznych: 51 mm.
Rozwiązania techniczne umożliwiają konstruowanie ścian prostych lub po łuku, przechodzenie kątów zewnętrznych i wewnętrznych oraz adaptację na ogrody zimowe. System przewiduje rozwiązania z podkonstrukcją stalową i drewnianą.
Przy zastosowaniu specjalnie zaprojektowanego elementu termicznego, możliwe jest uzyskanie współczynnika przenikania ciepła Ucw = 1,15 W/m2K (dla szyby jednokomorowej 28 mm).

Charakterystyka
– możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego o szczelności i izolacyjności ogniowej EI 60,
– możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych,
– możliwość wykonania wersji „poziomej” lub „pionowej” linii,
– możliwość gięcia profili.

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO 3302-01, E2.
Okucia
Tylko renomowanych firm: Fapim, Geze, Security Style, Roto, Dorma, Esco itp.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 23 – 42 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła Uo = 1,13 W/m2K w podstawowej wersji z termikiem 24 mm.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 13830.

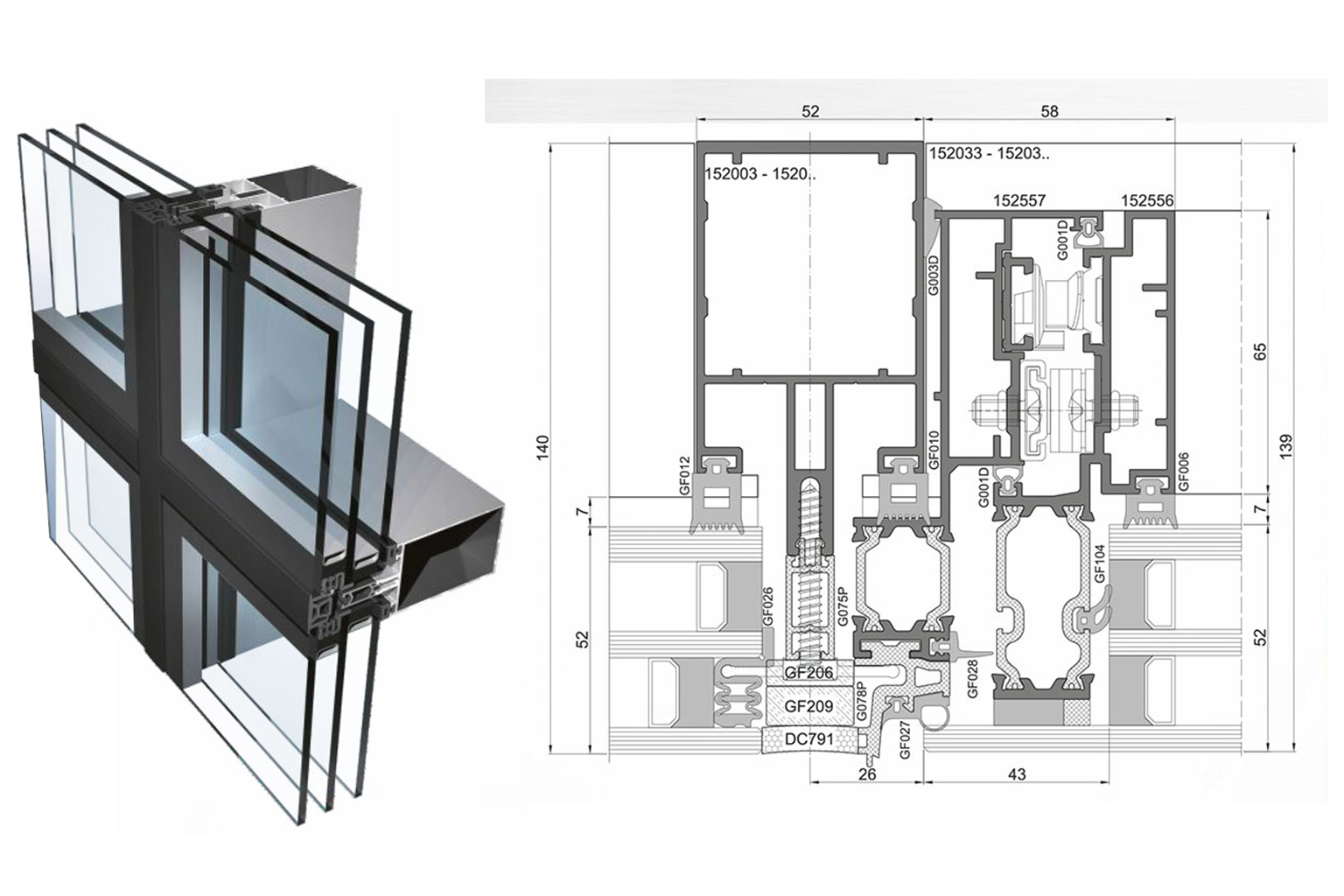

PONZIO PF152 ESG

Ściana osłonowa bezramowa z systemem klejenia konstrukcyjnego. System przeznaczony jest do wykonywania lekkich ścian osłonowych i innych konstrukcji przestrzennych. Jako element nośny wykorzystuje konstrukcję słupowo-ryglową systemu Ponzio PF152 i wchodzącą w jego skład szeroką gamę profili. Z zewnątrz Ponzio PF152 ESG tworzy jednolitą, gładką ścianę szkła podzieloną pionowymi i poziomymi liniami o szerokości 22 mm (przy zastosowaniu silikonu pogodowego) lub 28 mm (przy wyborze systemowej uszczelki zamykającej). Istnieje możliwość zastosowania szklenia dwu i trzyszybowego.

Charakterystyka
– możliwość wykonania obok siebie okien wychylnych, otwieranych niezależnie,
– dwa sposoby wykończenia powierzchni ściany: silikonowanie lub specjalnie zaprojektowana uszczelka maskująca,
– szyby pojedyncze, zespolone, panele nieprzezierne o grubości: 26, 28 mm, możliwość stosowania zespoleń 3-szybowych (do grubości szklenia 60 mm),
– w standardowej wersji ramowy współczynnik przenikania ciepła U0 wynosi od 1,6 W/m2K,
– w wersji fasady ze szkłem trzyszybowym ramowy współczynnik przenikania ciepła U0 wynosi od 1,3 W/m2K.

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515
Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.

Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła U0 od 1,3 W/m2K.
Wypełnienia
Szyby pojedyncze, zespolone panele nieprzezierne o grubości: 26, 28 mm.
Możliwość stosowania zespoleń 3-szybowych (do grubości szklenia 60 mm).
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, “stare złoto”, brązowy – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Okucia
Tylko renomowanych firm: Fapim, Savio, Geze, Security Style, Roto, Dorma, Esco, itp.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 13830.

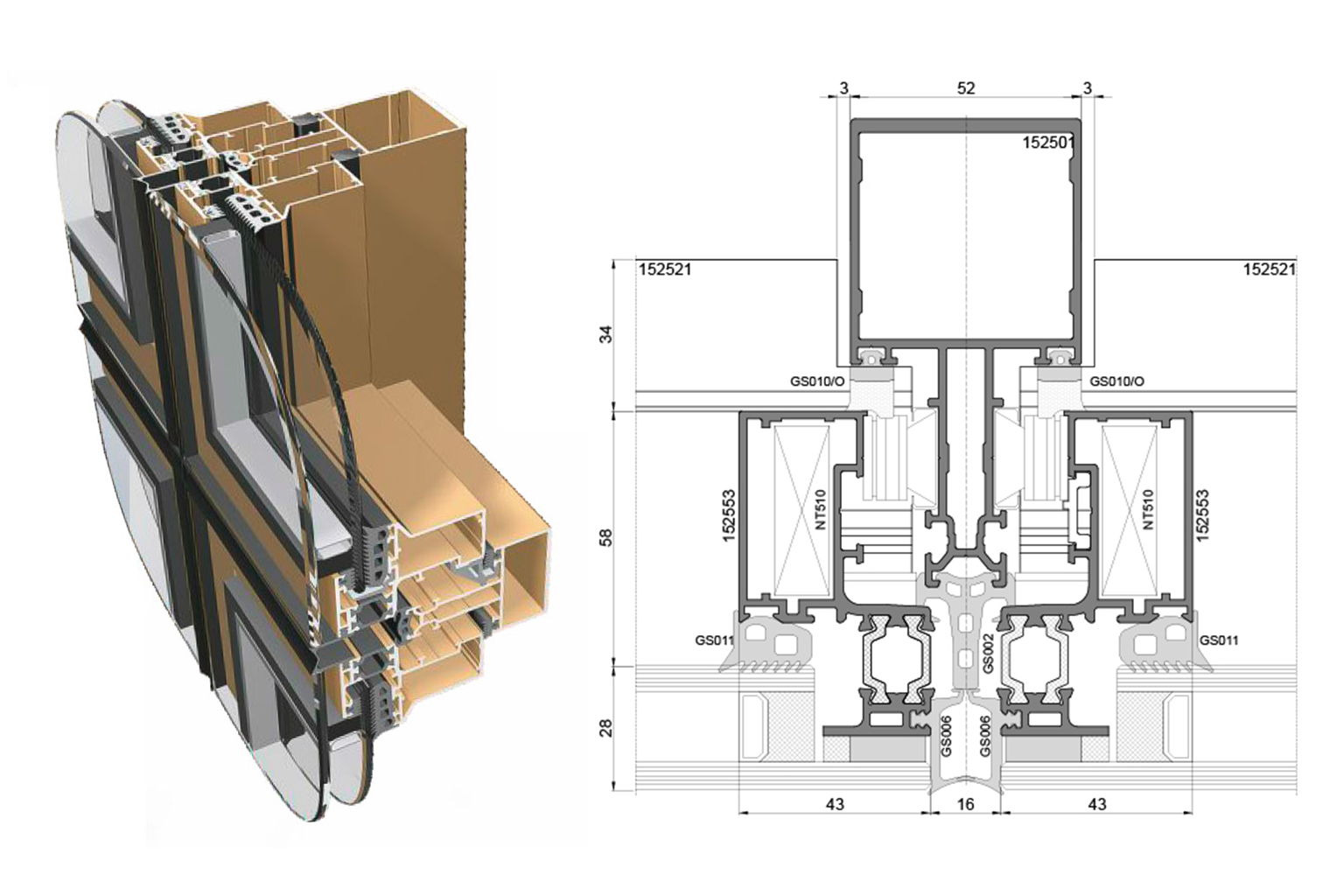

PONZIO NT152SG

System konstrukcji słupowo-ryglowych przeznaczony do budowy ścian strukturalnych, zakwalifikowany do grupy materiałowej RMG 1.0.
Konstrukcja ściany oparta jest na słupach pełnych, połówkach i ryglach, których szerokość wynosi 52 mm.
Z zewnątrz tworzy jednolitą gładką ścianę szkła podzieloną pionowymi i poziomymi liniami o szerokości 16 mm.
W systemie zastosowano kilka możliwości mocowania tafli szkła: klejenie strukturalne oraz chwytanie mechaniczne.
Sposoby te pozwalają na indywidualne formowanie kształtu ściany osłonowej. Istnieje również możliwość konstruowania ścian prostych lub po łuku.

Dopuszczenia
Europejska Aprobata Techniczna ETA -08/0288 “Zestaw wyrobów do wykonywania ścian osłonowych z oszkleniem ze spoiwem konstrukcyjnym”.

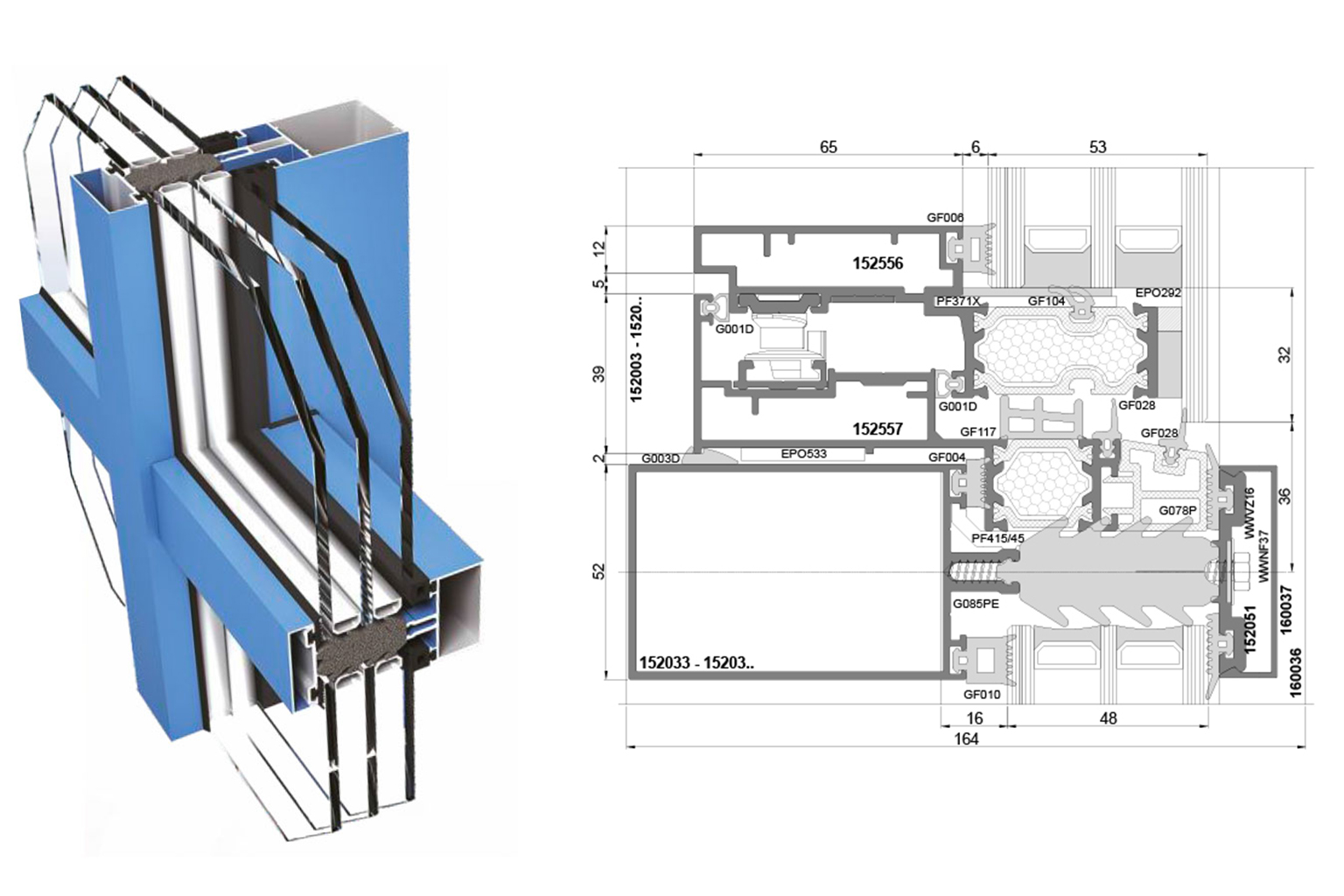

PONZIO PF152 HI Z SZYBĄ DWUKOMOROWĄ

System ścian osłonowych słupowo-ryglowych o wysokiej izolacyjności termicznej najczęściej stosowany w budownictwie energooszczędnym.
Zaprojektowany specjalny wkład termiczny, który wypełnia przestrzeń międzyszybową, zarówno swoim kształtem, jak i właściwościami poprawia parametry całej konstrukcji. Struktura tworzywa umożliwia prawidłowe odwodnienie rygla; jego kształt pozwala na łatwy montaż, który odbywa się po zamontowaniu szklenia.
Właściwości termiczne pozwalają na osiągnięcie współczynnika przenikania ciepła Ucw od 0,6 W/m2K (dla wypełnień o grubości 48 mm).

– możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego o szczelności i izolacyjności ogniowej EI 60,
– możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych,
– możliwość wykonania w wersji „poziomej” lub „pionowej” linii,
– gięcia profili,
– zastosowanie wypełnień o grubości 38-66 mm.

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Okucia
Tylko renomowanych firm: Fapim, Geze, Security Style, Roto, Dorma, Esco, itp.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 38-66 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniajšce wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła Uf(U0) = 0,69 W/m2K z termikiem 48 mm.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 13830, Certyfikat Passivhaus Institut w Darmstadt.

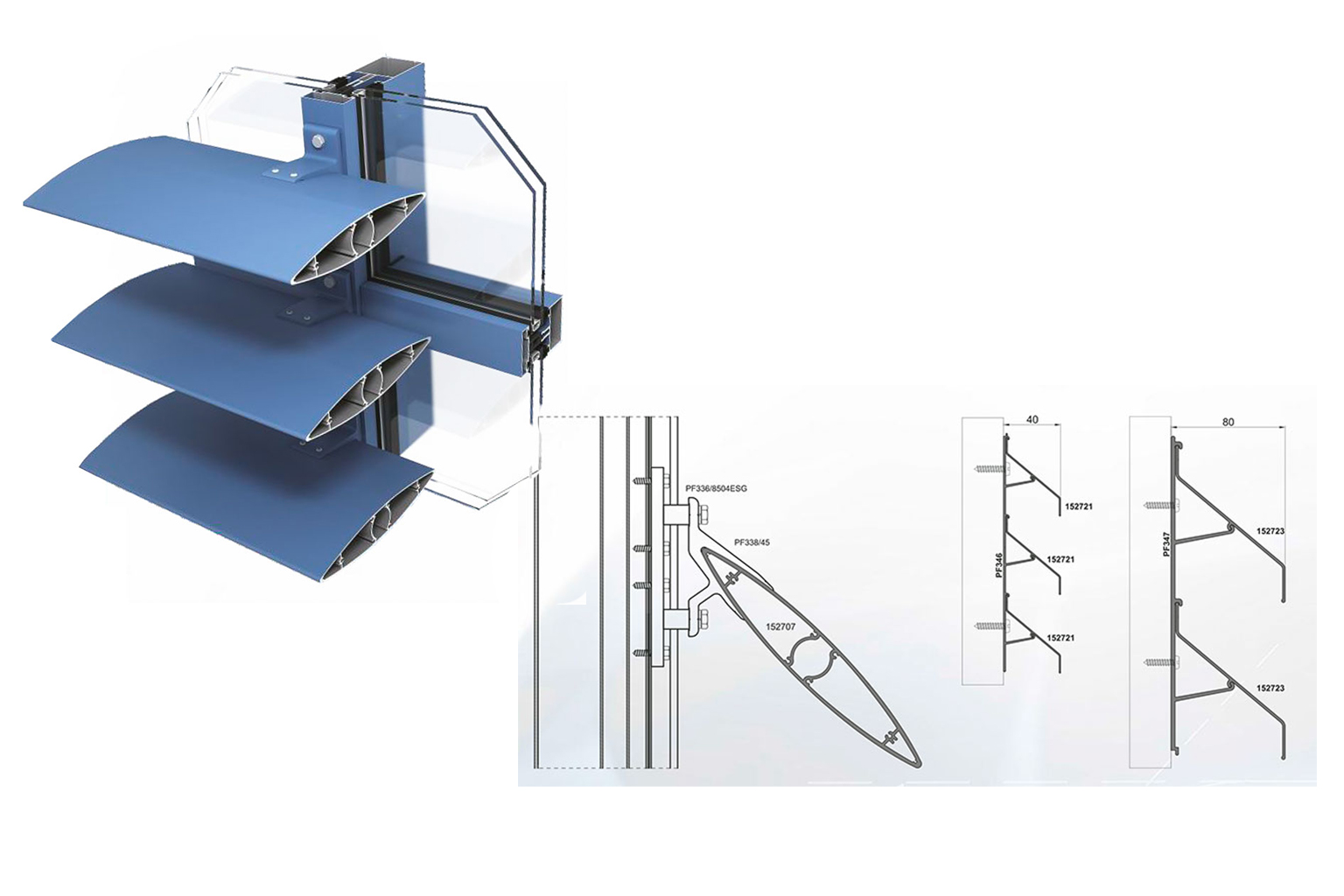

PONZIO SUN PROTECT

System Ponzio Sun Protect jest nowoczesnym rozwiązaniem osłony budynku przed nadmiernym nasłonecznieniem.
Lamele stosowane przy dużych przeszkleniach ograniczają działanie promieniowania słonecznego do wnętrza budynku i wydatnie obniżają temperaturę wewnątrz budynku.
W skład systemu osłon przeciwsłonecznych i dekoracyjnych wchodzi gama profili o przekrojach eliptycznych o wymiarze od 100 do 400 mm oraz „lamele” o przekroju w kształcie litery „z” – o szerokości 40 mm i 80 mm.
Lekkie osłony mocowane są do ścian nośnych, fasad a także do okien. System elementów złącznych oraz uchwytów montażowych umożliwia mocowanie kształtowników prostopadle do ściany budynku oraz pod kątem 15°, 30° i 45° stopni względem poziomu.

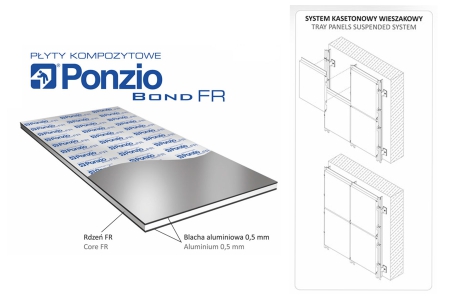

PONZIOBOND

System lekkich paneli elewacyjnych, w skład którego wchodzą płyty kompozytowe oraz profile i akcesoria służące do ich montażu. Płyty PONZIOBOND PE zbudowane są z dwóch zewnętrznych blach aluminiowych o gr. 0,5 mm połączonych rdzeniem z tworzywa sztucznego. Drugi wariant to PONZIOBOND FR – płyty nierozprzestrzeniające ognia – blachy aluminiowe połączone są rdzeniem z tworzywa sztucznego z wypełniaczem mineralnym.
Dzięki dużym formatom płyt, możliwa jest zaawansowana optymalizacja wykorzystania materiału. Prosty sposób montażu pozwala na realizację prac w krótkim czasie.
System łączy walory funkcjonalne i estetyczne, pozwalając na dużą swobodę i indywidualizm w projektowaniu nowoczesnej architektury.

Charakterystyka
– panele charakteryzują się lekkością, przy jednoczesnym zachowaniu sztywności i stabilności,
– wysoką odpornością na warunki atmosferyczne,
– elastyczność tworzywa pozwala na nadawanie dowolnego kształtu elewacji,
– bogaty wybór kolorystyki umożliwia indywidualną kreację (dostępne są również dekory drewnopodobne).

Ulotka systemowa do pobrania

PONZIO PF152 PPOŻ. EI 30, EI 60
