• PONZIO PE78EI

    System o trzykomorowej konstrukcji przeznaczony do wykonywania wewnętrznych i zewnętrznych przegród przeciwpożarowych.
    Profile wypełnione są specjalnymi wkładami ogniochronnymi zapewniając odporność ogniową: EI 15, EI 30, EI 45, EI 60, EI 90, EI 120.
    PE78EI pozwala na wykonywanie jedno- i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych.
    W systemie zastosowano przekładki termiczne o szerokości 35 mm, dzięki temu zapewniającymi bardzo dobrą izolację termiczną.
    Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm (dla ościeżnic EI 120 – 89 mm).
    System zapewnia również prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji.
    Dzięki trzykomorowej budowie i dodatkowym elementom wzmacniającym, system pozwala na wykonywanie konstrukcji o dużych gabarytach.

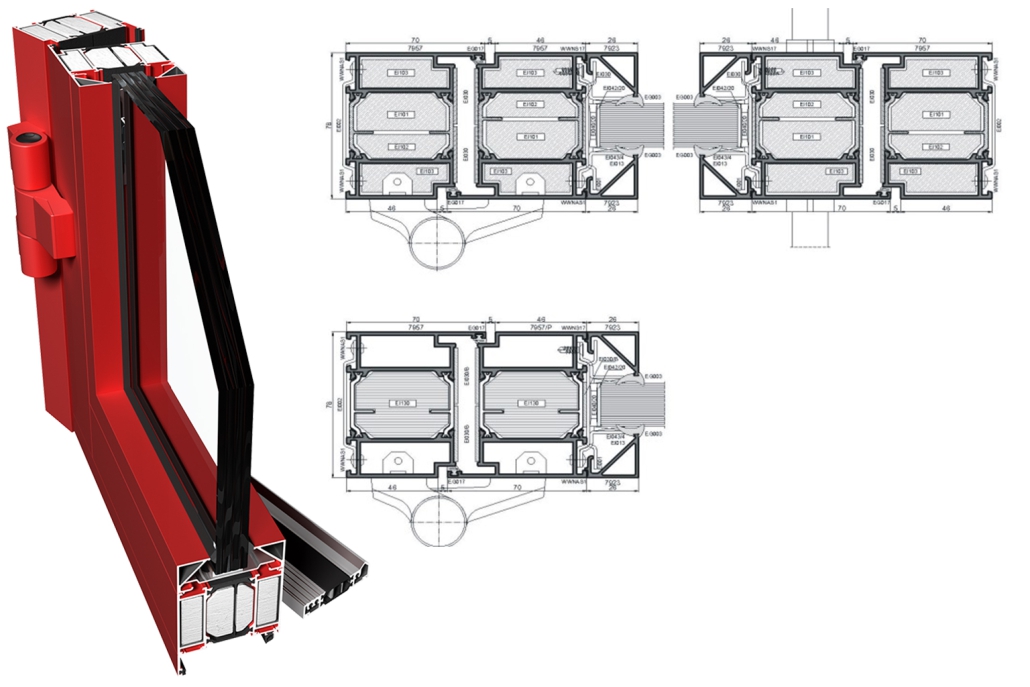

  • przekrój PE78EI

  • Dane

    Charakterystyka
    – ścisłe powiązanie z innymi systemami rodziny Ponzio,
    – zlicowane skrzydła drzwi,
    – wiele wariantów wykonania skrzydeł drzwiowych,
    – możliwość wykonania konstrukcji dymoszczelnych,
    – możliwość wykonania konstrukcji łukowych,
    – dwa typy wkładów ogniochronnych: wkłady gipsowe oraz wkłady glinokrzemianowe,
    – zastosowanie wypełnień o grubości 8-54 mm (58 – 65 mm dla EI 120).

    Kształtowniki aluminiowe
    EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
    Wypełnienia
    Szyby pojedyncze o właściwościach ogniochronnych, szyby zespolone spełniające wymagania PN-EN 1279-1, PN-EN 1279-5. Jako wypełnienia nieprzezroczyste powinny być stosowane elementy warstwowe wymienione w aprobacie technicznej.
    Sposoby wykończenia powierzchni
    Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy – spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
    Uszczelki
    Z kauczuku syntetycznego EPDM, spełniającej wymagania PN EN 12365-1 i normy wykonawczej wg ISO 3302-01, E2-01, E2.
    Okucia
    Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka.
    Dymoszczelność
    Klasa Sa i Sm wg PN-EN 13501-2.
    Izolacyjność akustyczna
    Z szybą pojedynczą Swissflam o grubości 17 mm, o właściwościach ogniochronnych: wg wskaźnika RA1 – 35 dB, RA2 – 30 dB, RW – 37 dB.
    Dopuszczenia i świadectwa jakości
    APROBATA TECHNICZNA ITB AT-15-7540/2013
    „DRZWI PRZECIWPOŻAROWE ORAZ ZESTAW WYROBÓW DO WYKONYWANIA PRZECIWPOŻAROWYCH ŚCIAN WEWNĘTRZNYCH I ZEWNĘTRZNYCH SYSTEMU PONZIO PE78EI Z KSZTAŁTOWNIKÓW ALUMINIOWYCH Z PRZEKŁADKĄ TERMICZNĄ”.
    Klasyfikacja ogniowa: EI 15, EW 30, EI 30, EI 45, EI 60, EI90, EI 120.
